Настройка маршрутизатора ASUS 520GU

Инструкция в PDF-формате ASUS 520GU.pdf

Компания Сити-Телеком не несет ответственности за испорченное оборудование.

1) Необходимо настроить Ваш компьютер на автоматическое получение IP-адреса (в качестве DHCP-клиента).
Нажмите кнопку Пуск и перейдите в раздел Панель управления > Сеть и подключения к Интернету > Сетевые подключения.
В окне Сетевые подключения щелкните правой кнопкой мыши по соответствующему Подключению по локальной сети и выберите пункт Свойства в появившемся контекстном меню.

В окне Подключение по локальной сети – свойства, на вкладке Общие, в разделе Компоненты, используемые этим подключением выделите строку Протокол Интернета (TCP/IP). Нажмите кнопку Свойства.
Установите переключатель в положение Получить IP-адрес автоматически и Получить адрес DNS-сервера автоматически. Нажмите кнопку OK.

Нажмите кнопку ОК в окне Подключение по локальной сети – свойства. Теперь Ваш компьютер настроен на автоматическое получение IP-адреса.

2) Возьмите кабель из комплекта поставки устройства и соедините им сетевую карту своего компьютера и один из LAN входов на маршрутизаторе. Кабель Сити-Телеком подключаем к разъему WAN.

3) Настройку рекомендуется производить через web-интерфейс. Для того чтобы в него попасть, откройте браузер (Internet Explorer или Mozilla Firefox) и введите в адресной строке 192.168.1.1
Вводим "Имя пользователя" и "Пароль". (см. Инструкцию по маршрутизатору)

4) Обновляем прошивку маршрутизатора. Переходим в System Setup, выбираем вкладку Firmware Upgrade. Выбираем вашу уже загруженную микропрограмму. Нажимаем upload. Самую новую прошивку можно скачать на официальном сайте производителя.

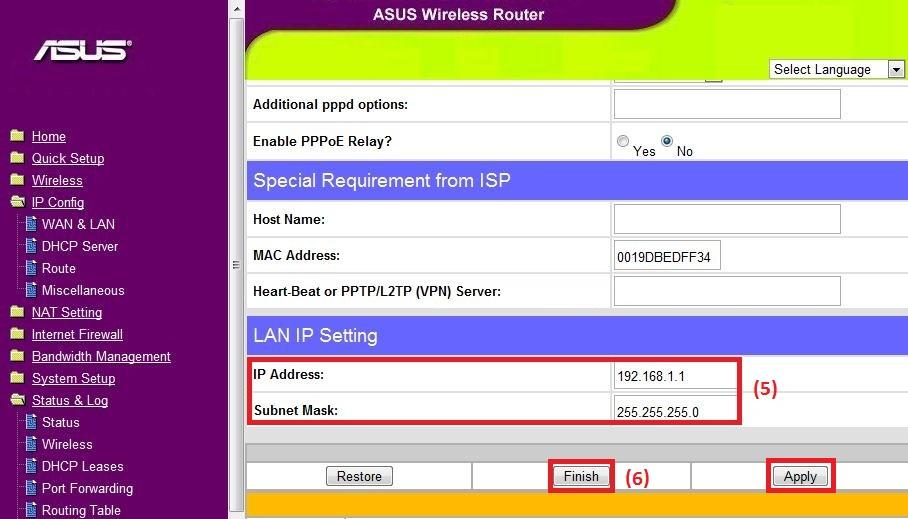

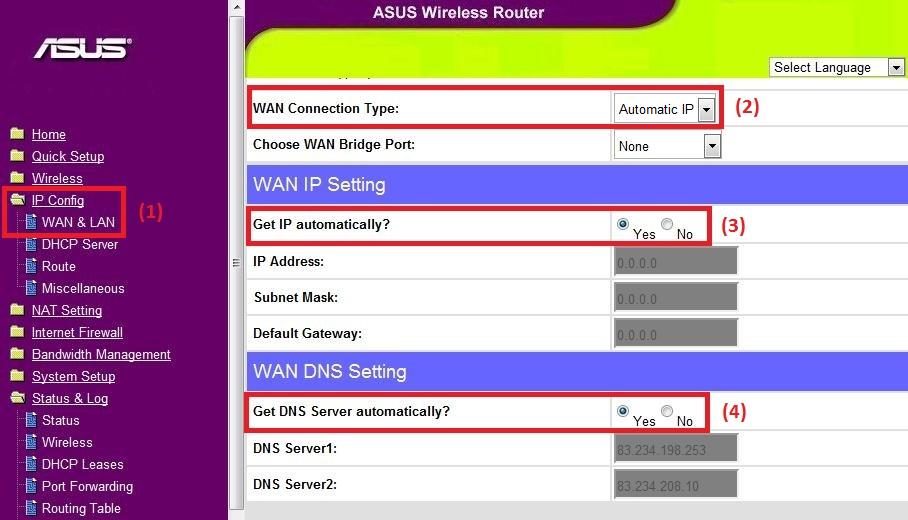

5) Настраиваем интернет-соединение. Переходим в раздел IP config > WAN & LAN (1). Выбираем тип WAN-подключения Automatic IP (2). Получение IP-адреса и адреса DNS-сервера - выставляем автоматическое (3), (4). Выставляем настройки (5), как показано на картинке. Так же сопоставляем другие настройки, как показано на картинке. Применяем внесенные изменения. (6)

6) Настраиваем Wi-Fi. Перейдем в меню Wireless > Interface (1). Выставляем настройки как показано на рисунке (2) (3). Фраза-пароль нужна для авторизации в беспроводной сети, она должена быть придумана именно вами (4). Применяем внесенные изменения.

7) Маршрутизация. Переходим в раздел IP config (1) > Route (2). Выставляем пункты так, как показано на картинке (3). Добавляем два маршрута (4) (5). Заполняем строки, как показано на картинках.
Адрес шлюза будет различным, в зависимости от последнего числа вашего IP-адреса.
Ваш новый IP-адрес можно узнать в личном кабинете, либо в службе технической поддержки по т.644-06-43.
Если ваш IP-адрес заканчивается на число меньше 128, то адрес шлюза будет 172.18.x.126
Если ваш IP-адрес заканчивается на число больше 128, то адрес шлюза будет 172.18.x.254
Например: Если ваш IP-адрес 172.18.99.45, то адрес шлюза будет 172.16.99.126
Не забываем сохранять внесенные изменения.

8) Настраиваем Firewall. Переходим в раздел IP config > Route (1). Выставляем настройки (2), как показано на рисунке. Применяем внесенные изменения (3).

9) Сохраняем настройки и перезагружаемся.
